一、設備信息確認

1、確認型號

哈斯的數控面板共有兩種情況。

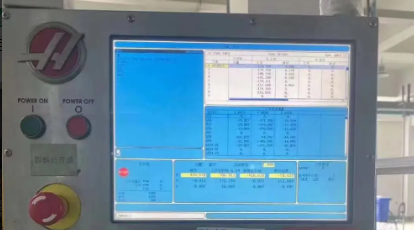

老版本：

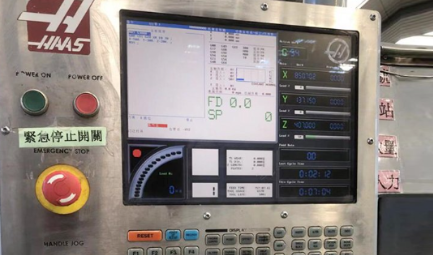

新版本：

注：老版本通訊為串口，新版本通訊為網口。

2、確認通訊接口

1、數控面板的后面

老版本的串口一般都會引出在正后面的左側位置，上面有串口和網口，注意老版本的系統(tǒng)網口是無法作為通訊采集的。

2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

二、系統(tǒng)和網絡配置

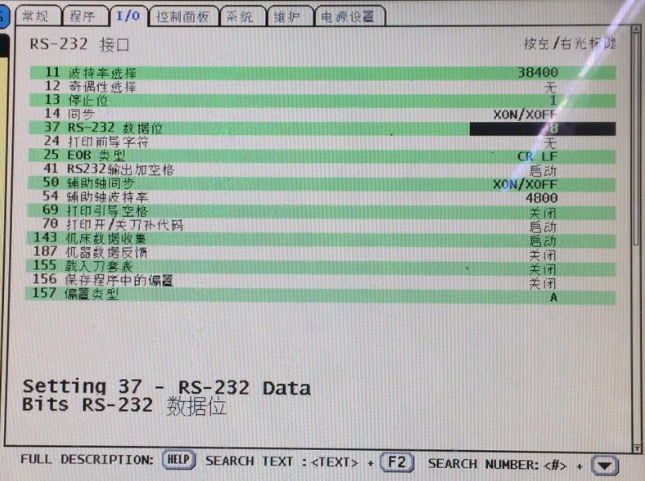

1、老式彩屏設置通訊參數

一共三步：點擊設置按鈕、選擇I/O、更改系統(tǒng)參數

比較重要的參數：波特率、奇偶性、停止位、數據位、EOB類型、機床數據收集參數

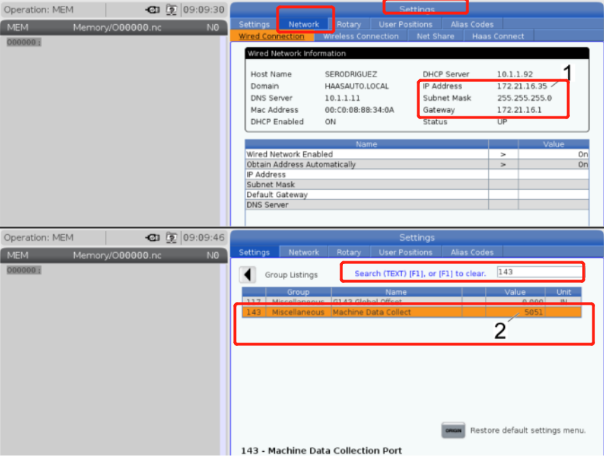

2、新式彩屏設置系統(tǒng)參數和網絡

一共四步：點擊設置按鈕、選擇網絡、更改ip、確認端口

三、通訊測試

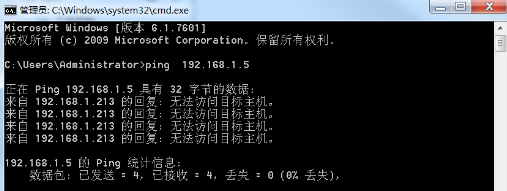

1、ping 指令

ping ip

例： ping 192.168.1.5

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍
