一、設備信息確認

1、確認型號

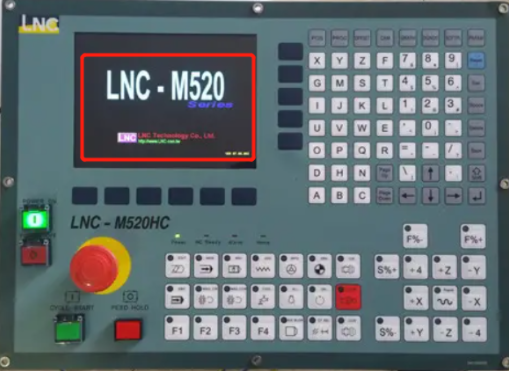

寶元的數控面板關機情況下是沒辦法判斷型號的，要在開機的一瞬間確認。

此系統為：M520

注：目前接觸寶元系統基本上都含網口。

2、確認通訊接口

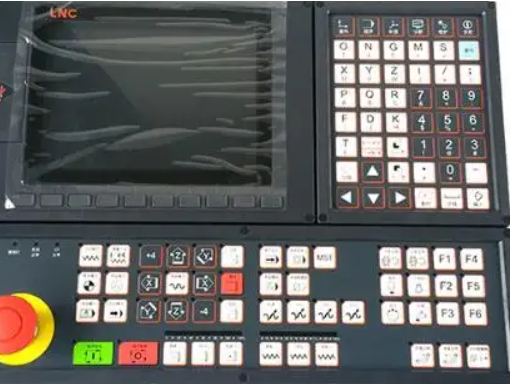

1、數控面板的后面

2、其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

3、確認數控系統類型

大致分為兩類，一類為老式彩屏，一類為新式彩屏，都可以進行采集。兩種類型在后續的配置會有區別。

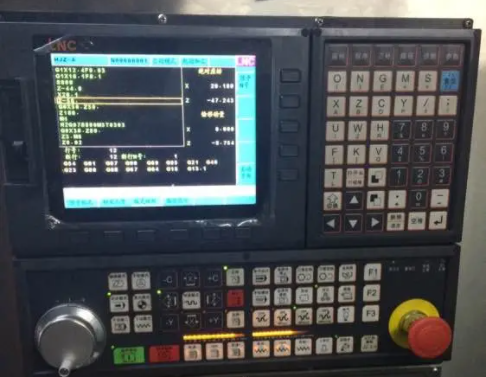

老式彩屏：

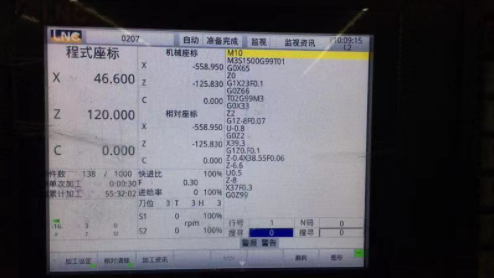

新式彩屏：

二、系統和網絡配置

1、老式彩屏設置系統參數和網絡

1、更改系統參數

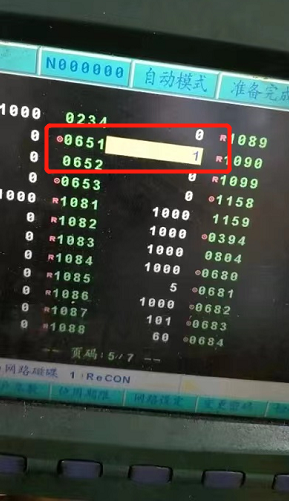

651參數改為1

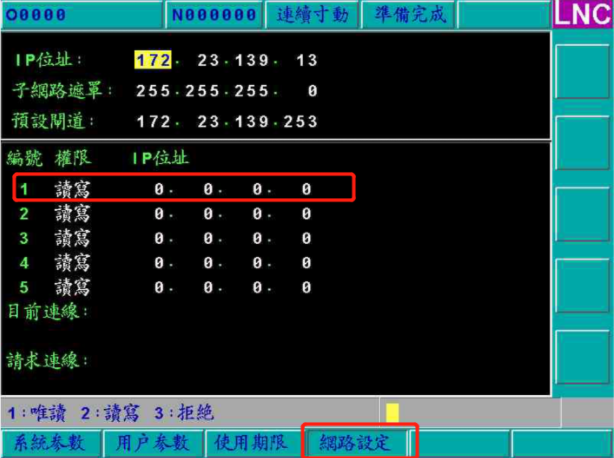

2、更改ip

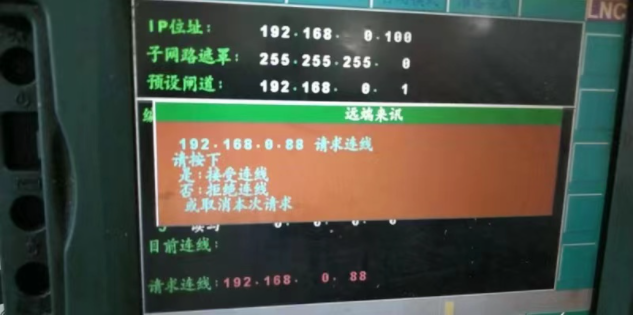

紅框中的地址就是采集服務器（工控機、網關）的網絡地址，這里要給一個讀寫權限，一般都是只讀權限。連接成功后屏幕會跳出來確認界面。

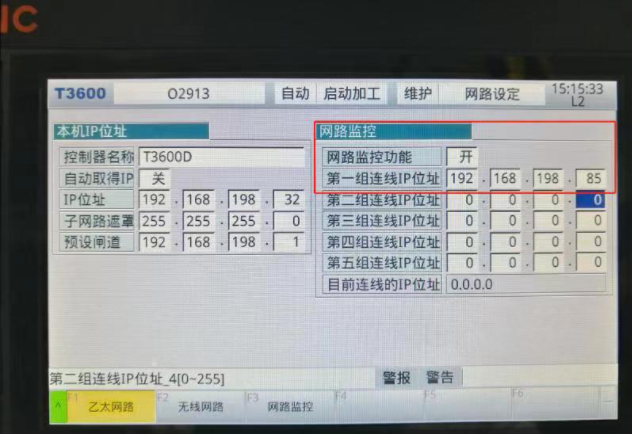

2、新式彩屏設置系統參數和網絡

網絡監控功能打開，連接IP地址就是采集服務器（工控機、網關）的網絡地址。

三、通訊測試

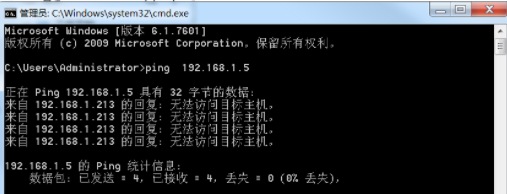

1、ping 指令

ping ip

例： ping 192.168.1.5

2、telnet 指令

telnet   ip 端口

例（老彩屏）： telnet 192.168.1.5 1988

四、常見問題

1、網絡不通

重啟設備、檢查網線、檢查網口燈是否閃爍

2、版本低

嘗試升級數控系統
